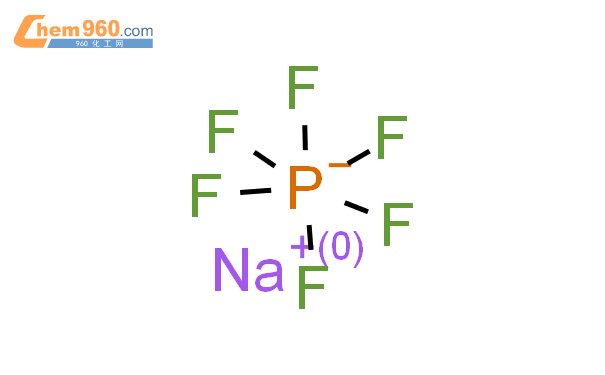

| MDL | MFCD00011122 |
| InChIKey | KMADQUOCJBLXRP-UHFFFAOYSA-N |
| Inchi | 1S/F6P.Na/c1-7(2,3,4,5)6;/q-1;+1 |
| SMILES | [P-](F)(F)(F)(F)(F)F.[Na+] |
| LogP | 3.38240 |
| PSA | 13.59000 |
| 水溶性 | 溶解 |
| 沸点 | °Cat760mmHg |
| 熔点 | >200 °C (lit.) |
| 闪点 | °C |
| 溶解度 | H2O: soluble5%, clear, colorless |
| 颜色与性状 | 无色立方结晶。对空气和二氧化碳敏感。2. 密度（g/mL,25/4℃） |
| PH值 | 2.0-4.0 |
| 稳定性 | Stable. Incompatible with strong acids. |
| 敏感性 | Hygroscopic |
| 密度 | 2.369 g/mL at 25 °C(lit.) |
| 精确分子量 | 167.95400 |
| 氢键供体数量 | 0 |
| 氢键受体数量 | 7 |
| 可旋转化学键数量 | 0 |
| 同位素质量 | 149.963372 |
| 重原子数量 | 8 |
| 复杂度 | 67.1 |
| 同位素原子数量 | 0 |
| 确定原子立构中心数量 | 0 |
| 不确定原子立构中心数量 | 0 |
| 确定化学键立构中心数量 | 0 |
| 不确定化学键立构中心数量 | 0 |
| 共价键单元数量 | 2 |
| 疏水参数计算参考值（XlogP） | 无 |
| 互变异构体数量 | 无 |
| 表面电荷 | 0 |
| 拓扑分子极性表面积 | 0 |
| 符号： |
GHS05
|
| WGK Germany | 3 |
| 安全术语 | 6.1 |
| 安全说明 | S26-S36/37/39-S45 |
| 包装等级 | III |
| 包装类别 | III |
| 风险术语 | R20/21/22; R34 |
| 危险等级 | 6.1 |
| 危险品标志 |
C
|
| 危险品运输编号 | UN 3260 8/PG 2 |
| 危害声明 | H302 + H312 + H332-H314 |
| 警示性声明 | P280-P305 + P351 + P338-P310 |
| 提示语 | 危险 |
| 储存条件 | 储存于紧闭密封的容器中。 储存于阴凉、干燥、通风良好的区域，远离不相容的物质。避免潮湿。 |
| PackingGroup | II |
| 危险类别码 | 20/21/22-34 |
| 信号词 | Danger |
| HazardClass | 6.1 |
| FLUKA BRAND F CODES | 3-10 |
| EINECS | 244-333-1 |
| 海关编码 | 28269090 |
| 用途 | 无机合成。 |
| 生产方法 | 反应需在通风橱中进行。反应在不锈钢、镍或者铜镍合金容器中进行，容器直径为3in(1in=0.0254m)，高7in。所需一半量的氯化钠放入容器中，将盖安好。容器放入冰盐浴中冷却，与无水氟化氢罐相连。打开阀门，将大约400mL HF液体放入容器中，此时不锈钢容器中液面的高度约为3/4in，用一根薄木条插入中间的管道，浸于液体的部分将被变黑，由此大概测出液面的高度。为确保氯化钠全部溶解，移开盖，用带有把手的不锈钢匙搅拌，150g(约0.75mol)PCl5缓慢通过匙(将其靠着容器的壁)加入到溶液。六氟磷酸钠立即析出，不时搅拌以使反应完全。由于反应相当剧烈，要采取措施防止液体氟化氢的喷溅，操作者必须戴厚的橡胶手套，最好操作于保护罩后。待PCl5全部加入后，移开盖，将容器放入油浴中。使剩余的氟化氢挥发掉。将干燥的氮气通入容器，同时加热至约150℃以除去痕量的氟化氢。粗产品产率几乎是理论计算量，纯度超过95%，杂质主要是微量铁盐，有时是少量未反应的氟化物。将粗产品溶于甲醇(100mL溶剂中加入60g产品)。加入适量5%的NaOH甲醇溶液，使溶液保持碱性，用酚酞检验，离心将不溶杂质除去。通过浓缩将溶剂除去，减压条件下结晶，得到一水合物，放入盛有浓硫酸的干燥器中，干燥得到无水盐，0.5mol氯化钠反应得到的提纯产物是73g，产率87%。纯化方法重约80g的粗产品溶于160mL甲醇中。加入几滴水和过量的氨水以将铁杂质沉淀出，将溶液过滤，在真空干燥器中蒸发至干，产物在H2SO4上干燥脱水，产品约70g，产率大约86%。此产品中可能含有氟化铵，可以通过在水中重结晶除去。由于氟磷酸盐溶解度很大，所以损失多。将盐溶于水(50g/mL)，将过滤后的溶液置于铂盘中在蒸汽浴上加热蒸发，直至热溶液中出现晶体，将混合物放入水浴中冷却，晶体用烧结玻璃过滤器过滤，用几毫升冰水洗涤，减压抽滤至干，放入有浓H2SO4的干燥器中干燥。 |
| PubChemId | 87575899 |
| Reaxys RN | 11480059 |
